電磁兼容EMC測試系列：天線的分類和選型
電磁兼容EMC，離不開測試，不管是輻射騷擾測試還是抗輻射騷擾度測試，除了EMI接收機，信號源，功率放大器等儀器之外，都要用到天線。
天線，既可以用來發射信號又可以用來接收信號，是可逆的，具有互易性，可以看作是一種換能器，是電路與空間的界面器件。用來發射信號時將信號源產生的高頻電信號轉換成空間的電磁波沿一定的方向發射出去；用來接收信號時，將空間的電磁波轉換成電信號通過電纜傳送到接收機。
天線的主要參數包括：頻率范圍，增益，天線系數，方向圖，功率，阻抗，電壓駐波比等。
在EMC測試中，根據不同的EMC標準，比如輻射騷擾的通用標準IEC61000-6-3（居住和商用環境），IEC61000-6-4（工業環境），規定了要進行不同頻段的輻射騷擾測試和抗輻射騷擾度測試。具體到不同產品標準，比如：
· 針對電氣照明設備的無線電干擾測試IEC/CISPR15，EN55015，GB17743規定了要進行9KHz 到300MHz的輻射騷擾測試；針對電氣照明設備的無線電抗干擾度測試IEC61547，EN61547，GB18595規定了要進行80MHz 到1000MHz的輻射抗騷擾度測試；
· 針對家用電器的無線電干擾測試IEC/CISPR14-1，EN55014-1，GB4343.1規定了要進行30MHz 到300MHz的輻射騷擾測試；針對家用電器的無線電抗干擾度測試IEC/CISPR14-2，EN55014-2，GB4343.2規定了要進行80MHz 到1000MHz的輻射抗騷擾度測試；
· 針對ITE信息技術設備的無線電干擾測試IEC/CISPR22，EN55022，GB9254規定了要進行30MHz 到1000MHz的輻射騷擾測試。基礎標準GB/T6113.203-2008 規定了對于1GHz到6GHz的測量限值；針對ITE信息技術設備的無線電抗干擾度測試IEC/CISPR24，EN55024，GB/T17618規定了要進行80MHz 到1000MHz的輻射抗騷擾度測試；

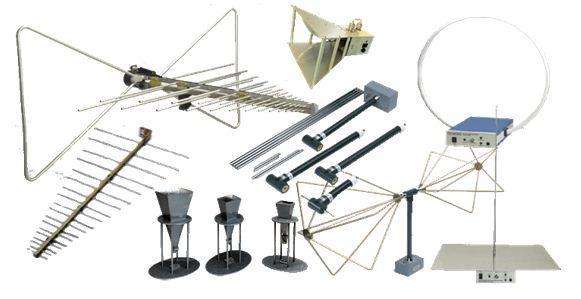

不同產品標準規定了要進行不同頻段的測試，也會用到不同類型的天線，為了便于選擇，把常用天線類別和覆蓋的頻率范圍歸納了一下:單極垂直天線，環形天線，偶極子天線，雙錐天線，對數天線，復合天線，復合寬帶天線，喇叭天線。
除了手動的在EMC實驗室里還會用到可自動控制升降裝置。針對EMC測試的各種類型的天線產品還有很多，這里只是列出了一些便于理解和選型。
電磁兼容EMC測試還會用到許多測試儀器，測試附件，包括使用方法，以后有時間會陸續介紹。
